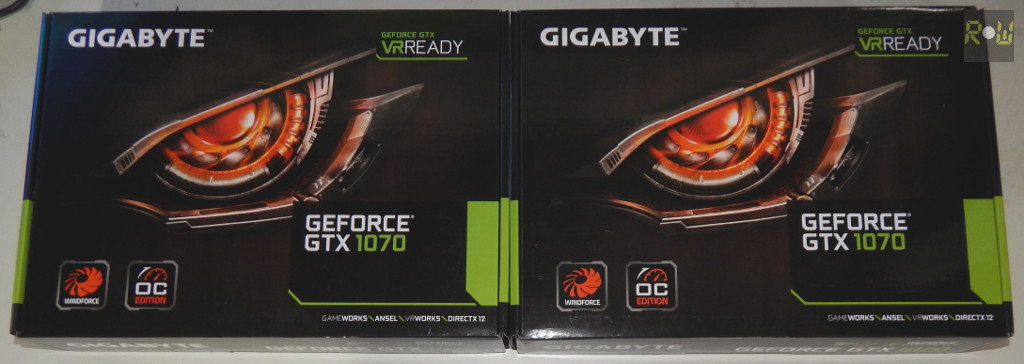

Unboxing e primeiras impressões: 2x Gigabyte GeForce GTX 1070 Windforce OC

Monstruoso. Esta é a melhor definição do mais recente e arrojado upgrade que já fiz. Confira aqui uma visão geral e detalhes técnicos destas fantásticas placas.

Em relação às placas de referência da Nvidia (as chamadas Founders Edition ou simplesmente FE), este modelo Windforce da Gigabyte traz os seguintes diferenciais:

• Sistema de refrigeração com duas ventoinhas de 90 mm;
• Circuito regulador de tensão 6+2 fases, ou seja, seis fases para a GPU e duas para os chips de memória, enquanto que as placas de referência tem 5+1 fases;
• Frequência base de 1582 MHz e boost de 1771 MHz, contra respectivamente 1506 MHz e 1683 MHz do modelo de referência.

Além destas características, há outras que são comuns a quaisquer placas com a GTX 1070:

• 1920 CUDA Cores na arquitetura Pascal;
• Litografia de 16 nm;
• 8 GB de VRAM GDDR5 com frequência de 8008 MHz e acessada a 256 bits, com largura de banda de 256 GB/s;
• Suporte ao DirectX 12, OpenGL 4.5 e Vulkan;
• Suporte a até 2-Way SLI;
• Consumo elétrico de 150 W com a utilização de um conector de alimentação PCIE de 8 pinos;
• Interface PCIE 3.0 x16.

O kit da Gigabyte Windforce é bem enxuto: vem apenas um DVD com drivers e utilitários e um pequeno manual sobre a instalação:

Mas vamos ao que interessa: as placas! O sistema de refrigeração é bastante discreto:

O verniz do PCB é na cor preta, padrão das Gigabyte modernas:

A parte superior das placas com os conectores de alimentação:

Cada placa possui quatro saídas DisplayPort, uma HDMI e uma DVI:

Detalhe dos conectores para a ponte SLI:

Instalação

Como eu tinha três placas GTX 760 instaladas, achei melhor antes de prosseguir desinstalar o driver de vídeo com o utilitário DDU. Em seguida instalei uma 1070, o driver da Nvidia, a segunda 1070 e somente após isto conectei a ponte SLI EVGA V2.

Mesmo com as placas não sendo da EVGA, o LED da ponte SLI acendeu-se. Bacana!

Aqui as placas corretamente instaladas:

Habilitando o SLI:

Com as GTX 1070 finalmente foi possível colocar o monitor Dell S2716DG para funcionar em 144 Hz a 2560 X 1440, visto que as antigas GTX 760 suportam no máximo 120 Hz nesta resolução. Show!

As informações mostradas pelo GPU-Z. Interessante notar que a ponte EVGA V2 ativou o SLI no modo de alta largura de banda, e que cada placa faz uso de uma conexão PCIE 3.0 x16. Isto foi possível pois a placa mãe Gigabyte Z77X-UP7 possui o chip chaveador PCIE PLX PEX8747, e para ativar o PCIE 3.0 nos drivers da Nvidia é necessário fazer este truque.

Para finalizar, confesso que esta postagem foi apenas para dar água na boca. Nas próximas as placas serão exploradas ao máximo, com benchmarks e jogos diversos, comparativos da escalabilidade do SLI e overclock. Aguardem!

PS: antes que me perguntem se valeu a pena comprar duas 1070 depois do lançamento da 1080 Ti, digo que depende muito do ponto de vista. Dificilmente a 1080 Ti chegará por menos do que 4000 temers por aqui, e as duas 1070 custaram muito menos do que isto (achei uma boa promoção). Tudo é muito relativo! 😉
