Unboxing e montagem: Placa-mãe Asus Prime X470-Pro

A Prime X470-Pro é a placa mais barata da Asus com o chipset X470. Veja aqui todos os detalhes sobre ela!


Esta é a embalagem da placa:


Eis a Asus Prime X470-Pro. O PCB é na cor preta com os dissipadores de calor prateados e a capa dos conectores do painel traseiro na cor branca, em um visual que agrada aos olhos.

As suas características técnicas são as seguintes:

  • Soquete AM4 com suporte a todos os processadores Ryzen já lançados;
  • Chipset AMD X470 com suporte a SLI e Crossfire;
  • Quatro slots para módulos DDR4 de até 3600 MHz (até 64 GB no total);
  • Um slot PCIE 3.0 x16@x16 e um x16@x8 controlados pelo processador. Se duas placas de vídeo estiverem instaladas ambos operam a x8;
  • Um slot PCIE 2.0 x16@x4 e três x1 controlados pelo chipset;
  • Um soquete M.2 PCIE 3.0 x4 (controlado pelo processador) ou SATA;
  • Um soquete M.2 PCIE 2.0 x2 (controlado pelo chipset) ou SATA;
  • Seis portas SATA-600 com suporte ao RAID 0, 1 e 10;
  • Uma porta USB 3.1 controlada pelo chipset X470 e duas controladas por um chip ASMedia;
  • Quatro portas USB 3.0 controladas pelo processador e quatro controladas pelo chipset;
  • Quatro portas USB 2.0 controladas pelo chipset;
  • Uma porta Gigabit Ethernet controlada pelo chip Intel I211-AT.


Detalhe do circuito regulador de tensão, que conta com dez fases para o processador controlados pelo chip Digi+ ASP1257:


O circuito de áudio, composto por uma versão customizada do chip Realtek ALC1220 que a Asus renomeou como Crystal Sound, conta com uma excepcional relação sinal/ruído de 120 dB para as saídas analógicas e de 113 dB para as entradas.

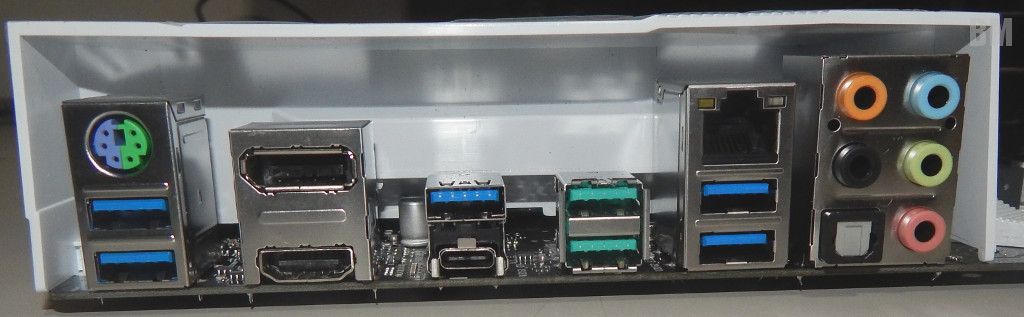

Os conectores do painel traseiro, da esquerda para a direita:

  • Porta PS/2 para teclado ou mouse e duas portas USB 3.0;
  • DisplayPort e HDMI (somente funcionam em conjunto com um Ryzen “G”);
  • USB 3.0 e USB 3.0 tipo C;
  • Duas portas USB 3.1;
  • Porta Gigabit Ethernet e duas portas USB 3.0;
  • Cinco conectores de áudio analógico e um conector S/PDIF.

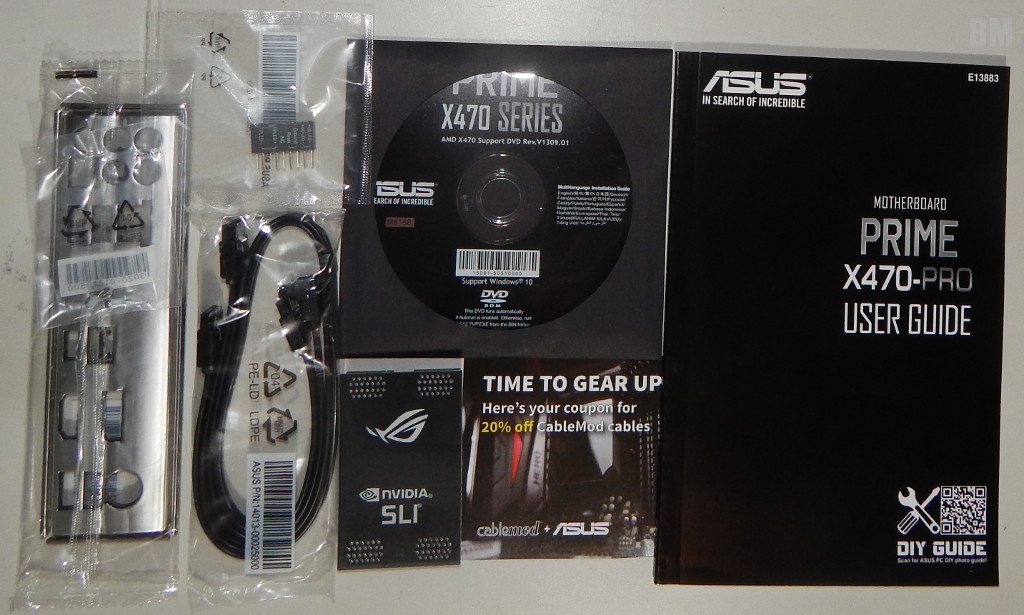

Acompanham a Asus Prime X470-Pro poucos acessórios, com destaque para a ponte SLI HB:


Montagem

Pessoalmente prefiro instalar o máximo de componentes com a placa fora do gabinete: processador Ryzen 7 2700X, os módulos de memória e os SSDs Samsung 960 EVO e WD Blue.


O dissipador de calor do primeiro soquete M.2 é preso por dois pequenos parafusos, e na hora de fixa-lo sobre o SSD o lacre do Thermal Pad deve ser removido:


Este header facilita bastante a instalação dos conectores do painel frontal:



Montagem finalizada, já com as duas placas de vídeo GeForce GTX 1070 instaladas:

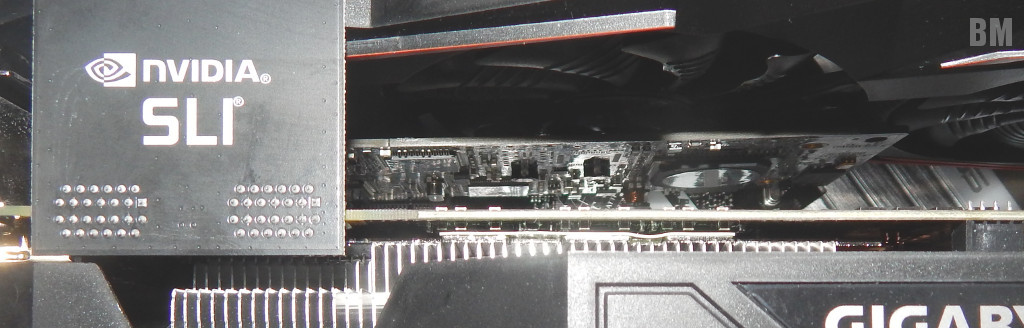

No detalhe, a placa de captura Avermedia “espremida” no meio das placas de vídeo:


Em funcionamento! A Asus Prime X470-Pro conta com um sistema de LEDs coloridos configuráveis chamados de Aura Sync pela Asus:


Sempre é bom quando uma nova montagem dá vídeo de primeira! 😎


Maiores detalhes nas próximas postagens! 😉
