Veja como foi a montagem do AMD 80386 DX de 40 MHz repaginado, que trouxe algumas boas novidades.

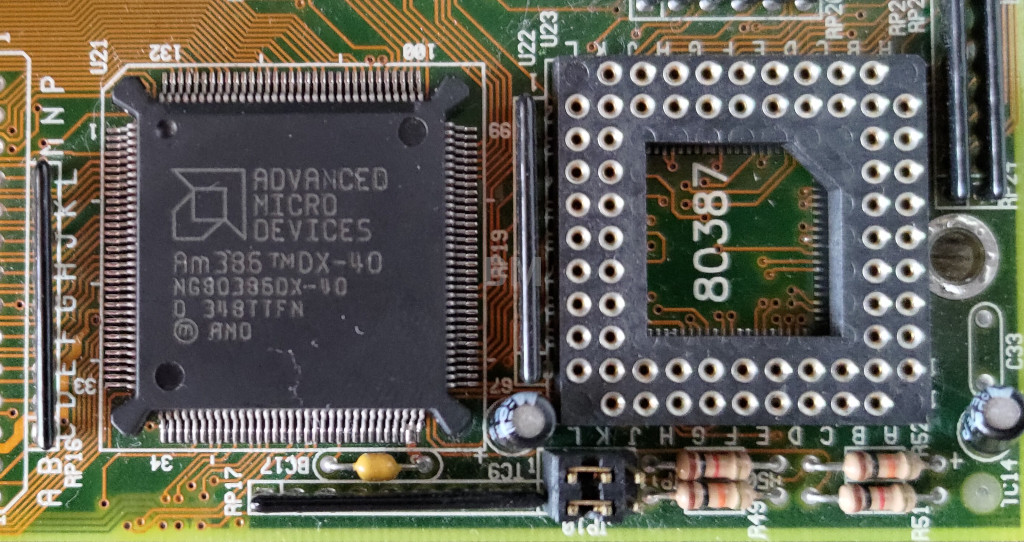

Como sempre fazemos, começamos com o processador instalado na placa-mãe. Neste caso o AMD 80386 já é soldado diretamente na placa, e o soquete ao lado é para a instalação do coprocessador aritmético 80387.
Coprocessador instalado.
A antiga bateria de Ni-Cd vazou e chegou a corroer algumas trilhas do PCB, felizmente sem gerar danos permanentes. Como afirmei na postagem da apresentação dos componentes, eu removi o circuito substituto que consistia em uma pilha CR2032 normal associada a um diodo - no seu lugar vou usar uma bateria externa, cujo conector são os pinos à esquerda.
Aqui a placa-mãe Seritech já está montada no gabinete. Como a parte de cima da placa fica embaixo do suporte da fonte de alimentação, instalei os módulos de memória nos slots mais abaixo para facilitar futuras manutenções.
Nos conectores para bateria externa o pino 1 é o polo positivo e o 4 é o negativo.
Usei este suporte para bateria CR2032, que inclusive possui uma chave liga-desliga.
O fixei nesta chapa do gabinete que aloja a fonte de alimentação.
Eis a montagem final. O gabinete possui o formato horizontal, porém aqui o coloquei na posição vertical para melhorar a iluminação.
Eis as placas, de fora para dentro: som, rede, vídeo e controladora de I/O, que preferencialmente deve ficar no primeiro slot ISA para facilitar o gerenciamento de cabos.

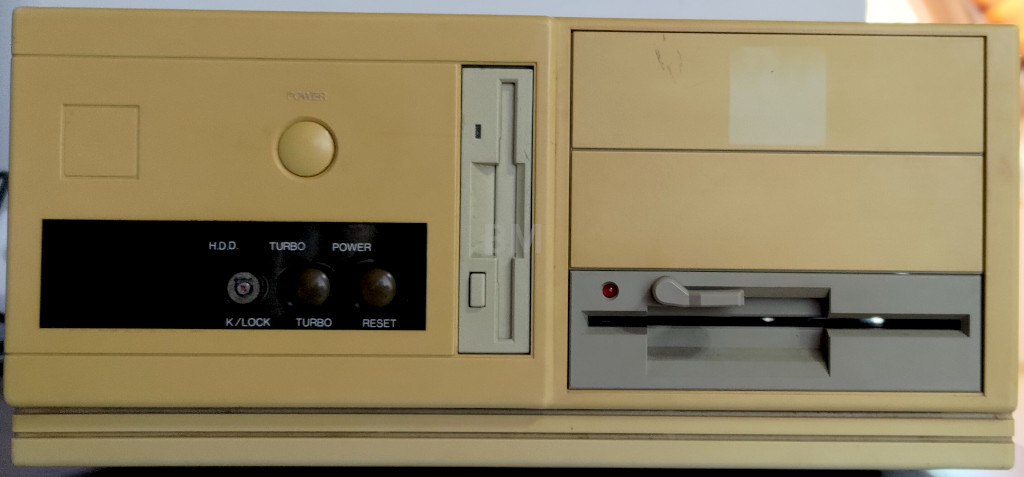

O frontal ficou desta forma. Achei desnecessário incluir uma unidade de CD-ROM neste PC pois nenhum dos softwares e jogos que pretendo rodar nele requerem uma, sem falar que podem ser facilmente copiados pela rede.
A maior vantagem é que isto torna desnecessário carregar o driver da unidade (o da Creative é o SBIDE.SYS) e o ativador do MS-DOS (MSCDEX.EXE) na memória, poupando preciosos KB.
O painel traseiro.
Ao ligar o PC a primeira coisa que surge são as mensagens do firmware da placa de vídeo Trident, o que sempre é um ótimo sinal.
Esta placa é firmeza: em todas as manutenções e montagens que fiz ela sempre dá vídeo de primeira. Um exemplo para placas bem mais novas.
O sumário do POST.
Por hoje é só, pessoal. Na próxima parte mostrarei a configuração, até lá!
